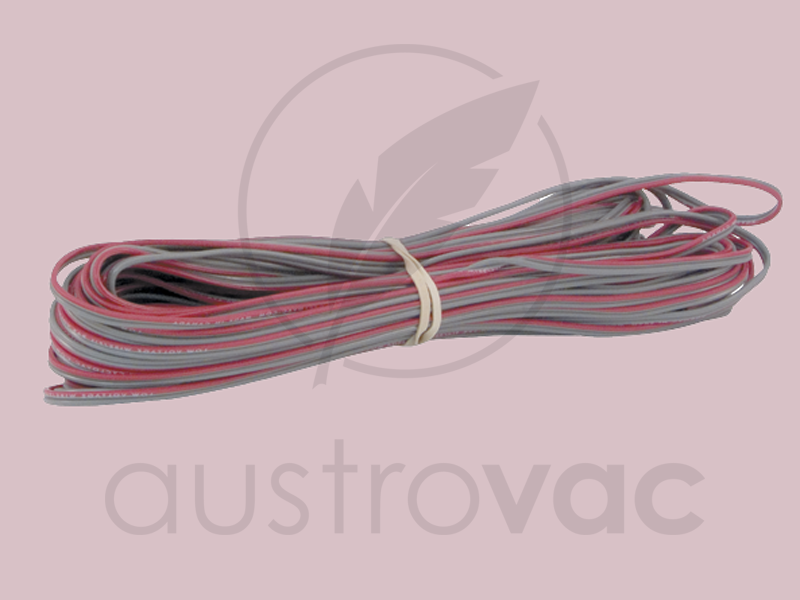

Steuerkabel für Zentralstaubsauger

Steuerkabel ohne Schutzschlauch für Zentralstaubsauger

Für die Verlegung einer Zentralstaubsaugeranlage benötigt man ein Steuerkabel

Steuerleitungskabel können aus verschiedensten Kabeln ausgeführt werden, weil die Staubsaugeranlage nur eine 24 Volt Steuerspannung hat. Wichtig ist, dass man keine normalen 1,5mm² Einziehdraht verwendet dafür, weil dies ein Anschließen an den Saugdosen sehr schwierig gestaltet mit den sehr steifen Drähten.

Auch werden oft dadurch die Befestigungsklipps beim Gerät selber beschädigt beim einstecken, weil der Draht zu steif und dick ist. Normalerweise verwenden die Kunden ein dünnes zweipoliges Liezenkabel. (wie ein dünnes Lautsprecherkabel oder Telefon-EDV-Kabel oder einfach Kabel im Mantel ohne separaten Schutzschlauch  - fast alles ist möglich)

Das Steuerleitungskabel für eine Zentralstaubsauger-Anlage wird zumeist direkt neben der Verrohrung mitverlegt. Diese sollte beim Gerät beginnen und dann von Saugdose zu Saugdose weitergeschleift werden bis zur letzten Saugdose

Es gibt Kunden, die von der letzten Saugdose wieder eine Steuerleitung zurück zum Gerät legen (Ringleitung), dass im Falle einer Beschädigung der Steuerleitung, die einen Saugdosen von der einen Seite und die anderen Saugdosen von der zweiten Seite erreichbar sind.

Das Steuerleitungs-Kabel sollte ca. 13cm aus der Saugdose Unterputzdose ragen bis die Installation der Saugdosen durchgeführt wird

Steuerleitungskabel alleine: Das Steuerleitungskabel bekommen Sie einzeln ohne Schutzschlauch zum selber einziehen normalerweise im Bund zu je 15 Meter.

Steuerleitungskabel müssen nicht zwingend hinter der Saugdose verbunden werden beim Weiterschleifen.
Man kann auch Unterputzdosen setzen, von wo eine Leitung zum Gerät führt und weitere Leitungen zu den einzelnen Saugstellen.

Wichtig:  bei Installation von Sockel-Einkehrdosen nicht auf die Steuerleitung vergessen. (an dieser Stelle unter dem Küchensockel, werden die Steuerleitungen auch gerne verbunden, weil man es einfach mit einer Lusterklemme ausführen kann und die Selle unter dem Küchensockel immer wieder zugänglich ist durch die abnehmbaren Küchen-Sockelblenden)
