Schmetterlingsabzweiger

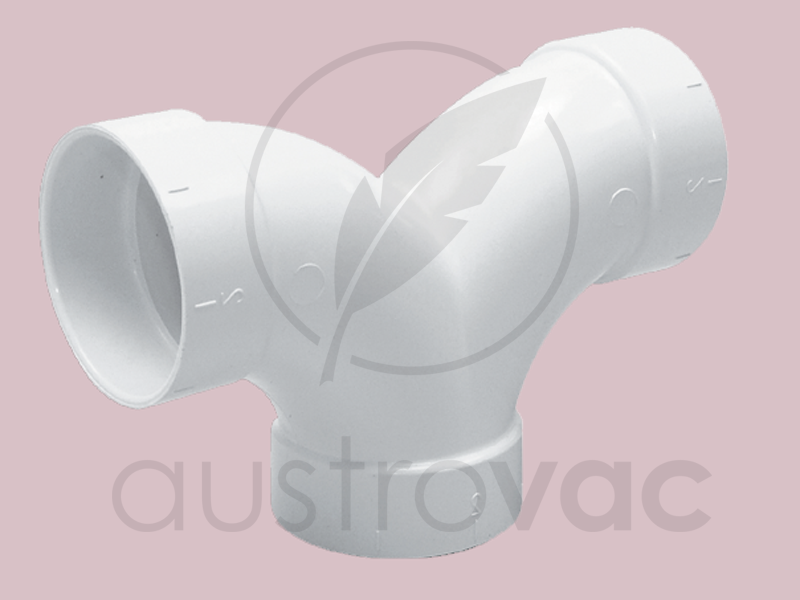

Schmetterlings-Abzweiger für Zentralstaubsauger

Mit diesem Abzweiger werden mehrere Saugstellen zu einem Rohr zusammengeführt, welches in Richtung Gerät geleitet wird.

Dieser Schmetterlingsabzweiger sollte nur liegend verwendet werden. (und selbst da hat er sehr schlechte Strömungswerte)

Anstelle von diesem Schmetterlingsabzweiger wäre es strömungstechnisch viel besser, wenn man einen normalen 90° Abzweiger und dahinter in die andere Richtung einen 90° Bogen verwenden würde.

Solten zwei Saugleitungen verbunden werden, die aus einer Ebene kommen, kann man das mit einem 45° Abzweiger und dahinter einen Bogen 45° und einen Bogen 90° setzen.
